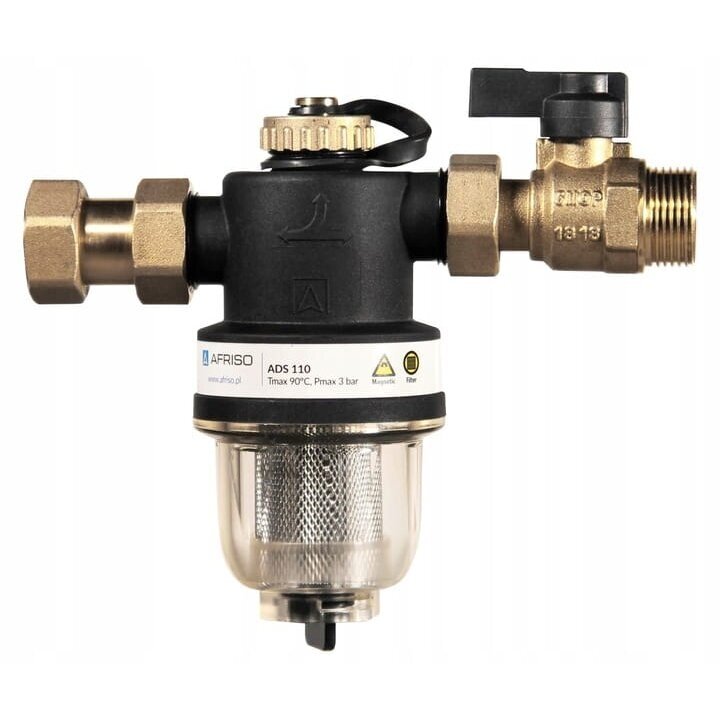

Kompaktiškas magnetinis purvo separatorius ADS 110, universalios jungtys G3/4", Kvs 5,2 m3/h, su uždarymo vožtuvu ir nipeliu.

Taikymas:

Kompaktiškas magnetinis purvo separatorius ADS 110 skirtas montuoti centrinio šildymo sistemose. Jis naudojamas nuolatiniam kietų nešvarumų, galinčių sugadinti sistemos komponentus, šalinimui. Jis gali būti naudojamas įrenginiuose, kuriuose yra nuolatinė terpės cirkuliacija, o darbo terpė yra vanduo arba vandens ir glikolio mišiniai, kurių glikolio koncentracija neviršija 50%.

Techniniai duomenys:

• jungtys: G¾'' x G¾'' veržlė
• maksimali terpės temperatūra: 90°C
• filtro tinklelio akučių dydis: 800 µm
• maksimalus slėgis: 3 barai
• Kvs: 5,2 m³/val
• magneto galia: 12 000 Gs
• rekomenduojamas maksimalus debitas: 1,6 m³/val

Montavimas:

Purvo separatorius ADS 110 turi būti sumontuotas ant grįžtamojo vamzdžio į šilumos šaltinį, kad būtų sulaikytos kietos priemaišos, kurios gali pažeisti šilumos šaltinį ir cirkuliacinius siurblius. Separatorius gali būti montuojamas ant horizontalių ir vertikalių ortakių, taip pat kampinėje padėtyje,
G3/4" uždarymo vožtuvas turi būti montuojamas montavimo pusėje, o G3/4" jungtis su veržle – šilumos šaltinio pusėje. Siekiant palengvinti techninės priežiūros darbus, rekomenduojama įrengti papildomą uždaromąjį vožtuvą ir ant vamzdžio nuo separatoriaus iki šilumos šaltinio.
